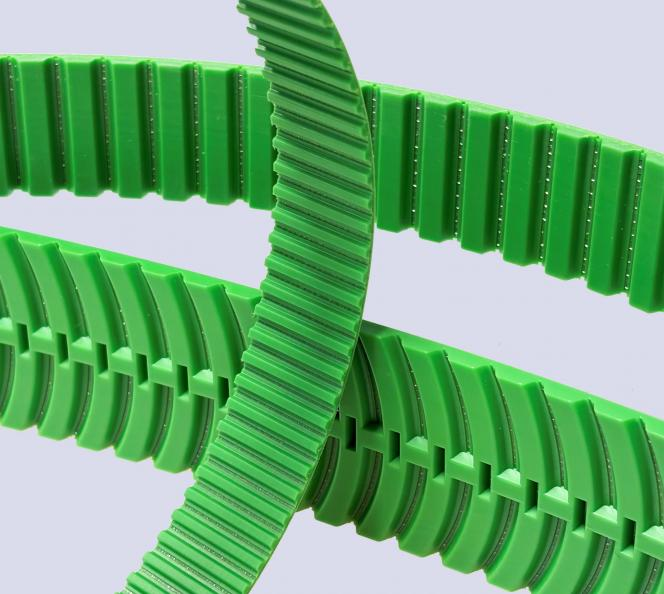

BRECOFLEX-AT5无缝带：高强度设备的“精密动力骨架”

一、AT5 齿形：为何它是高强度传动的“黄金标尺”？

• 节距：5 mm（高精度定位的黄金尺寸）




• 材质：热塑性聚氨酯 (TPU ST1) + 高强度钢丝绳芯（可选不锈钢或芳纶）




• 工作温度：-25°C 至 +80°C（部分型号可达 -40°C）




• 典型宽度：10 mm 至 100 mm（支持定制超宽规格）




• 极限抗拉强度：约 344 N/mm（即 10mm 宽皮带可承受约 3.4 kN 拉力）




• 允许工作张力：约 86 N/mm（安全系数通常取 4）




二、高强度设备应用案例深度解析

案例 1：工业机器人（六轴关节臂）

• 场景痛点：工业机器人关节需要高扭矩密度与零背隙。传统谐波减速器成本高，齿轮传动有噪音。




• BRECO 方案：采用 BRECOFLEX 25 AT5 同步带作为关节驱动皮带。




• 实施细节：

  • 利用 AT5 的高刚性（刚度提升近 70%），配合伺服电机实现关节的快速启停与精确定位。




  • 无缝结构确保了传动平稳，无接缝冲击，延长了机器人减速机的使用寿命。




  • 相比齿轮传动，噪音降低 20dB 以上，适合对噪音敏感的汽车装配线或电子车间。







• 安全验证：该方案通过了 3倍 于额定负载的疲劳测试，满足工业机器人 24 小时不间断运行的需求。




案例 2：高速激光切割机（X/Y 轴龙门驱动）

• 场景痛点：激光切割机在切割金属时，加速度可达 2G 以上。滚珠丝杠在长行程中易弯曲且成本高，齿轮齿条则有噪音与润滑污染。




• BRECO 方案：采用 BRECOFLEX-50AT5同步带作为直线轴主驱动。




• 实施细节：

  • 长达 8米 的同步带作为“柔性丝杠”，实现了 ±0.1mm 的重复定位精度。




  • 聚氨酯材质无油污，完全符合激光切割头光学镜片的洁净要求。




  • 其 “无后期伸长” 的特性，意味着设备在运行数年后无需像链条那样频繁调整张紧机构，实现免维护运行。







• 性能对比：在同等加速度下，AT5 同步带的动态响应速度比滚珠丝杠快 15%，且无反向间隙。




案例 3：精密包装机械（高速封切机）

• 场景痛点：包装机封切机构需要每分钟数百次的高速往复运动，且负载变化大（物料重量不一）。




• BRECO 方案：使用 BRECOFLEX 32 AT5 同步带驱动封切刀架。




• 实施细节：

  • AT5 齿形的高啮合精度确保了封切位置始终准确，避免包装袋切歪或封口不严。




  • 无缝带体消除了传统皮带接头的周期性振动，使刀架运行更平稳，封切质量更一致。




  • 在食品包装环境中，聚氨酯材质符合 FDA 标准，且耐清洗剂腐蚀。







三、BRECOFLEX-AT5 在高强度应用中的三大技术壁垒

1. 无缝工艺（Truly Endless）的强度优势

• 无弱点结构：普通开口带通过胶水或金属接头连接，接头处强度仅为原带体的 60%-80%，且是疲劳断裂的源头。BRECOFLEX 采用独特的无缝筒状成型工艺，带体强度均一，无任何薄弱点，特别适合高速、高负载的连续运行。




• 现场焊接的替代方案：对于非标长度的需求，BRECO 支持现场指形焊接，焊接接头强度可达原带体的 95% 以上，解决了长尺寸皮带更换困难的痛点。




2. 高刚性线绳（ATL 系列）

• 抗拉伸设计：针对高强度线性驱动，BRECO 提供 ATL（Linear） 系列。该系列采用双股缠绕的高碳钢丝绳，拉伸刚度比标准系列提升约 30%，有效减少了重载下的弹性伸长，确保了定位精度。




• 抗侧向力：特殊的缠绕工艺防止了线绳在运行中产生侧向力，避免了皮带跑偏，无需额外的导向轮，简化了机械结构。




3. 恶劣环境的适应性

• 耐油与耐腐蚀：聚氨酯本体耐普通油脂与弱酸碱，适合机床切削液环境或食品加工环境。




• 非磁性选项：对于 MRI 设备或半导体制造设备，可选用芳纶（Aramid） 线绳替代钢丝，实现完全非磁性传动。




四、选型指南：何时选择 AT5 而非 AT10 或滚珠丝杠？

技术备注：在医疗设备或食品设备设计中，若涉及与人体直接接触的部件，建议向 BRECO 索取具体的 FDA 或 EU 10/2011 认证报告，以确保合规性。
